בניית פרגולה קלה מברזל

אחד הפרוייקטים היותר מסובכים במסגרת עבודות המסגרות שביצעתי. בוצע בשנת 2010.

המטרה היתה בניית פרגולה קלה מברזל בוילה חדשה שנבנתה בלבון (ישוב קהילתי המשקיף על כרמיאל, בדרך מכרמיאל לכפר ורדים). הפרגולה תוכננה להחליף פרגולת בטון שנהרסה עקב אילוצי בניה. גוף הפרגולה רותך משני גליונות ברזל תעשייתי (“שחור”) שכופף ע”י מכבש ייעודי לצורת האות “ח”. שני הגליונות המשלימים אחד את השני רותכו יחדיו ויצרו קורה עם פרופיל מלבני בגודל 30X40 ס”מ ובאורכים שונים (בהתאם לאורך הקורה הדרוש לכל מקטע של הפרגולה). בזמן הריתוך של מבנה הקורה, הוכנסו לתוכה צלעות חיזוק עם מקום לצנרת חשמל שתעבור דרכה. סה”כ משקל הפרגולה (עמודים וקורות אופקיות) כ- 300 ק”ג.

הפרוייקט כלל: תיכון הנדסי לקביעת צורתו ומידותיו של הפרופיל בו יבוצע שימוש (לרבות צלעות החיזוק הפנימיות), ריתוך הגליונות המכופפים לכדי קורה מלבנית, הקמת קורות עמודים שיתמכו את הקורות האופקיות, הקמת קורות אופקיות הנשענות על העמודים וחיזוקן לקירות הבטון, ציפוי הפרגולה בשליכט אקרילי.

עוד על מסגרים ועבודות מסגרות, תוכלו למצוא כאן.

ריתוך שני גליונות ברזל שחור לכדי קורה מלבנית



פרגולה – הנפת אחת הקורות למקומה ע”י שימוש בכננת הרמה ניידת (ווינץ’)



פרגולה – לאחר הנפת אחת הקורות למקומה וקיבועה לקיר, תוך שהיא נתמכת ע”י “חמורים” מעץ

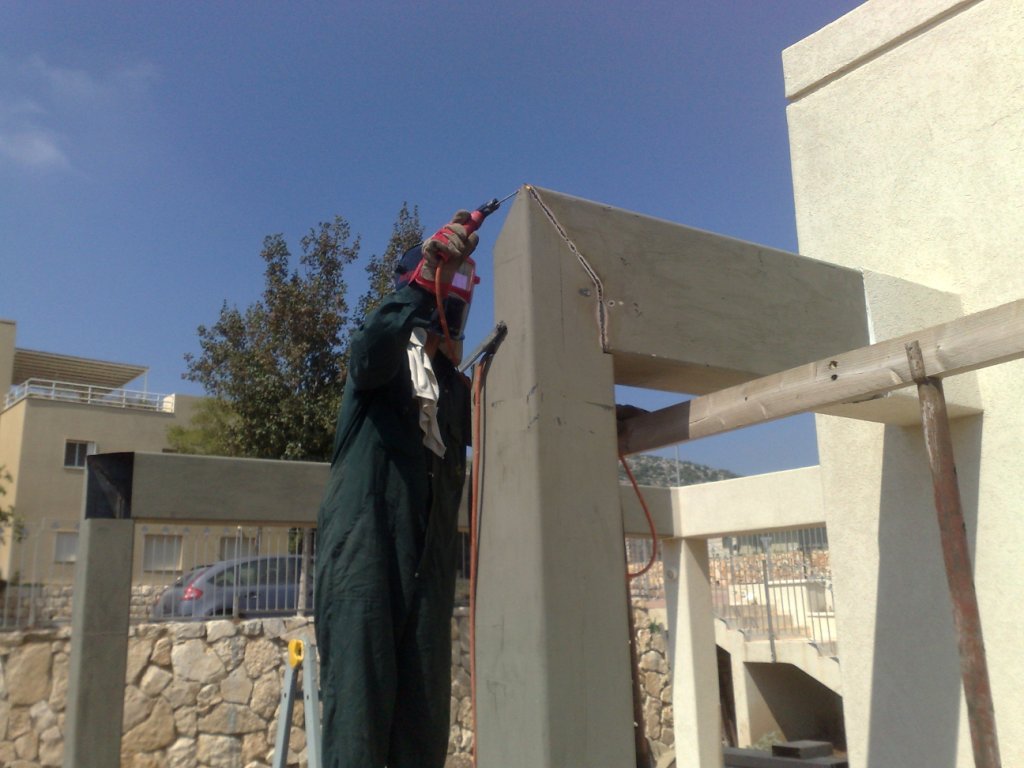

פרגולה – חיבור הקורה הראשונה לעמוד התומך שלה



פרגולה – הקמת עמוד שני והקורה האופקית הקשורה אליו



פרגולה – עיגון הקורה לקיר הבטון ע”י ריתוך מסובך בתוך הקורה עצמה



פרגולה – הנפת הקורה האחרונה למקומה ע”י מנוף (לכננת הרמה ניידת לא היתה נקודת עיגון)



פרגולה – הקורה האחרונה במקומה לאחר חיבורה לשני העמודים עליהם היא נשענת והעברת כבלי החשמל שבתוכה



הפרגולה לאחר צביעתה בשליכט אקרילי אטום למים

4 Comments

  1. חיימון 29/03/2015 at 19:59 - Reply

    עניין דומה….
    אני גר בבית שכור כך שאני לא רוצה(ויכול)להשקיע יותר מידי
    יש לי מרפסת,צמודה לבית בגודל 6×2
    אני רוצה לשים לה גג על בערך 4×2
    מטרת הגג היא שאוכל לשים שולחן וכיסאות שם,לשבת לארוחות,על האש וכו,לא משהו מטורף,
    כיוון שיש שכנה שמשקה עציצים 3 קומות מעלי פעמיים ביום,ואני מתחת ללובי כך שנזרקים מידי פעם ניירות וכו אני צריך את הגג
    לדעתי יוטה לא תיהיה חזקה(או שכן?)
    חשבתי על פח,(אולי יותר יקר אבל יציב יותר,ולשים מעליו משהו שבגשם לא יהיה רעש מציק)
    מישהו הציע ברזנט, אבל יש מלא סוגים ומחירים וקצת איבדתי…
    אשמח לשמוע,איך אוכל לקרות את המרפסת במחיר הכי טוב
    חשוב לציין שלא אכפת לי אם זה נראה רע
    תודה רבה

    • אלדד 30/03/2015 at 00:02 - Reply

      חיימון,
      שאלה לא פשוטה ויש יותר מפתרון אחד.
      בוא נתחיל מזה שיוטה, ברזנט, שמשונית וכד’ הם פתרונות לא הולמים. צריך גג שיהיה קשיח, מהסיבה הפשוטה שברגע שייקוו מי גשמים בין היריעות, הן יקרסו.
      הגג צריך להצל ולאטום ממים וגשם, וגם לא להרעיש כאשר יורד עליו גשם (מאוד חשוב!).
      בכל מקרה צריך קונסטרוקציה כלשהיא שתחזיק את הגג, יכולה להיות מכלונסאות עץ או ברזל – יש כאן שיקולים עיצוביים, יישומיים וכלכליים. עץ ניתן להרכיב יחסית לבד, ברזל צריך לדעת לרתך. לגבי העיצוב – זה ענין של טעם אישי. לגבי המחיר – כל אחד והתקציב שלו.
      את הגג עצמו הייתי ממליץ לך לעשות מלוחות גליים מפוליקרבונט או PVC תוצרת מפעל פלרם ברמת יוחנן. יש להם אחלה מוצרים. אומנם לא זולים, אבל בשטח של 10 מ”ר לערך המחיר יהיה לא יקר במיוחד. כנס לאתר שלהם והעף מבט.
      קח בחשבון שצריך גם לעשות איטום של סביב הגג, אחרת תהיה לך נזילה בין הקונסטרוקציה לקיר ובין הגג לקיר (שאולי לא תהיה בעייתית, אבל בהחלט מעצבנת).
      בקיצור, לא מעט עבודה, אבל לא בשמיים – לא מבחינת היישום ולא מבחינת המחיר.

      בהצלחה,
      אלדד 🙂

  2. בניית פרגולות 14/03/2012 at 23:26 - Reply

    אני מתכנן לבנות פרגולה דומה מאלומיניום או מתכת ורוב בעלי המקצוע שנתקלתי בהם מתעסקים בבניית פרגולות מעץ. מהתמונות נראה שהעבודה נעשתה בצורה מקצועית והייתי שמח אם אפשר לקבל המלצה ופרטים על בעל המקצוע שביצע את העבודה

    • אלדד שמח 15/03/2012 at 10:14 - Reply

      שלום עודד,
      כנראה שזה לא היה ברור מהתמונות והטקסט, אבל מי שביצע את העבודה זה עבדך הנאמן 🙂

      יומקסים,
      אלדד 🙂
